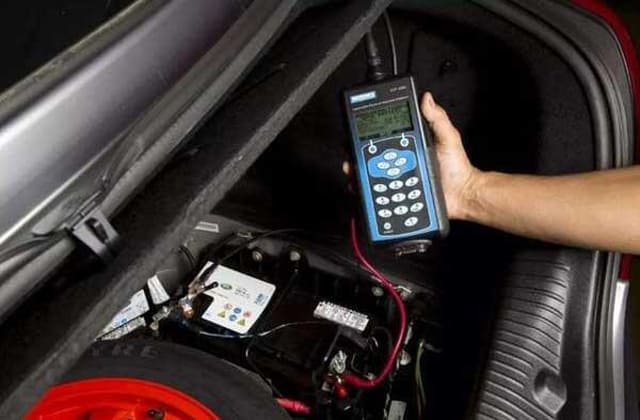

汽车电子电气负荷测试主要面向电子控制器、车身电子模块、传感器、执行器及其他车载电气部件，用于验证产品在车辆实际供电环境下的电气适应能力。汽车电气系统在启动、运行、负载切换及异常工况下可能出现不同程度的电压变化，因此相关电子部件需要在规定供电条件下保持正常工作或满足相应功能判定要求。
汽车电子产品可能受到过电压、欠电压、电压波动、供电中断以及其他电源异常状态影响。如果电源适应能力不足，可能出现功能失效、通信异常、控制输出变化、程序复位甚至部件损坏。通过电气负荷测试，可以模拟产品实际使用过程中可能出现的供电条件，验证其在不同电气状态下的工作表现，并为设计整改和产品验证提供依据。
适用产品
汽车电子电气负荷测试主要适用于直接连接车辆低压供电系统、并对供电质量具有一定要求的电子及电气部件。
- 汽车电子控制器及ECU
- 车身控制模块
- 汽车传感器及信号处理模块
- 汽车执行器及驱动模块
- 车载信息娱乐及电子设备
- 新能源汽车低压电子部件
- 汽车照明及相关控制装置
检测项目
电气负荷测试通常围绕产品正常供电范围以及车辆运行过程中可能出现的异常电源条件展开。具体测试项目应结合产品供电类型、客户技术规范及适用标准确定，重点观察不同电气负荷条件下的功能响应。
| 检测项目 | 测试内容/方法 | 主要验证目的 |
|---|---|---|
| 过电压测试 | 在规定工作状态下向受试产品施加高于正常额定电压的供电条件，并监测产品功能及电气状态。 | 验证产品在较高供电电压条件下维持规定功能或承受相应电气应力的能力。 |
| 欠电压测试 | 将产品供电电压降低至规定范围，并在指定工作状态下持续监测产品功能响应。 | 验证产品在低供电电压条件下的功能稳定性及恢复能力。 |
| 电压变化测试 | 按照规定的变化方式调整产品供电电压，模拟车辆电源在不同工况下的变化，并记录产品响应。 | 验证产品对供电电压变化的适应能力，识别可能出现的复位、通信异常或功能波动。 |
| 供电中断及恢复 | 按照测试要求暂时切断产品供电，并在规定条件下恢复供电，观察产品断电及重新上电后的状态。 | 验证产品在短时供电中断及恢复后的功能保持、重新启动和状态恢复能力。 |
| 异常电源条件验证 | 根据产品适用规范设置相应异常供电条件，并监测关键功能、输出及通信状态。 | 验证产品面对实际车辆电源异常时是否出现超出规定范围的功能异常。 |
标准依据
汽车电子电气负荷测试通常需要结合产品类型、车辆电气系统及客户技术规范选择适用标准。ISO 16750系列主要用于道路车辆电气及电子设备环境条件和试验，ISO 16750-2重点涉及电气负荷。实际测试时还应根据产品供电系统、安装位置及项目要求确定具体测试条件和判定要求。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| ISO 16750-1:2023 | 道路车辆 电气和电子设备的环境条件和试验 第1部分：一般规定 | 规定道路车辆电气和电子设备环境条件及试验体系中的一般原则，可作为相关电气负荷试验的基础性标准。 |
| ISO 16750-2:2023 | 道路车辆 电气和电子设备的环境条件和试验 第2部分：电气负荷 | 用于道路车辆电气和电子设备电气负荷相关试验，包括不同供电条件及电气应力下的性能验证。 |
| ISO 16750-4:2023 | 道路车辆 电气和电子设备的环境条件和试验 第4部分：气候负荷 | 用于道路车辆电气和电子设备气候环境相关试验；仅在项目同时涉及气候与电气环境组合验证时考虑其适用性。 |
测试要点
电气负荷测试对供电条件、产品工作状态、负载连接方式和异常响应判定具有较高要求。测试过程中不能只关注产品是否完全失效，还需要根据产品功能等级观察复位、通信中断、输出变化以及恢复后的状态等现象。
| 关注事项 | 常见问题 | 说明 | 解决方案 |
|---|---|---|---|
| 额定供电条件 | 测试前未确认产品实际额定电压及允许工作范围 | 不同电子部件的供电范围可能不同，测试条件设置错误会导致测试结果无法对应产品实际要求。 | 测试前确认产品规格、客户规范及适用标准，明确额定电压、正常工作范围和测试边界。 |
| 供电变化速度 | 电压变化过程与规定条件不一致 | 电压变化速率可能影响电源管理电路、稳压模块和控制程序的响应，变化方式不同可能产生不同测试结果。 | 按照适用测试方法设置电压变化过程，并在测试前确认电源设备的输出控制能力。 |
| 产品工作状态 | 测试过程中产品处于非规定工作模式 | 不同功能状态下的电流需求和电源管理策略可能不同，工作模式变化会影响异常条件下的产品响应。 | 根据测试要求固定产品工作模式，并持续监测关键功能和运行状态。 |
| 负载连接 | 实际负载与测试条件不一致 | 部分汽车电子产品的电气响应与外部负载、执行器或通信设备连接状态有关，负载变化可能改变供电特性。 | 按照项目要求连接规定负载和辅助设备，确认测试前后的连接状态保持一致。 |
| 异常功能判定 | 产品出现短暂复位但未被记录 | 部分电气负荷异常可能只表现为瞬时复位、通信中断或输出变化，并不一定造成持续性故障。 | 根据产品关键功能设置相应监测方式，记录异常发生时间、供电条件和功能表现。 |
| 恢复状态 | 供电恢复后产品不能正常回到规定工作状态 | 电源异常结束后的重新启动、数据保持及功能恢复能力也是评价产品电气适应性的重要内容。 | 对断电前后的工作状态进行对比，确认恢复后的功能、通信及输出是否符合项目要求。 |
| 测试重复性 | 同一异常现象无法稳定复现 | 偶发问题可能受到初始状态、电源设备响应或产品运行条件影响，仅进行一次测试可能难以判断问题来源。 | 记录完整测试条件，在相同条件下进行复测，并结合异常发生时的电压变化过程进行分析。 |
测试流程
电气负荷测试通常从产品和测试条件确认开始，根据适用标准设置供电系统，再按照规定顺序施加不同电气负荷，同时监测产品关键功能。测试完成后，需要结合测试期间的异常现象和恢复状态进行结果判定。
- 条件确认：确认产品型号、额定电压、工作状态、测试标准及项目判定要求。
- 样品连接：按照产品实际使用方式连接供电线路、负载、通信线路及必要的监测设备。
- 功能确认：在正常供电条件下确认产品基本功能、通信状态和输出状态正常。
- 设备设置：根据测试方法设置电源输出及相关测试参数，并确认测试设备处于正常工作状态。
- 负荷施加：按照规定的测试条件依次施加过电压、欠电压、电压变化或其他适用的电气负荷。
- 功能监测：持续观察产品运行状态，并记录复位、通信异常、输出变化及其他异常现象。
- 恢复确认：测试结束后恢复正常供电，检查产品是否能够恢复规定功能及正常运行状态。
- 结果记录：整理测试条件、产品响应、异常现象和判定结果，形成完整测试记录及报告。
检测价值
汽车电子电气负荷测试能够帮助研发人员验证产品电源设计是否能够适应实际车辆供电环境，并通过异常现象判断电源管理、稳压、保护及控制逻辑等环节是否存在潜在问题。对于出现复位、通信中断或输出异常的产品，测试结果还可作为后续整改和复测的重要依据。
在产品定型、品质控制和项目验证阶段，测试数据可用于确认产品是否满足既定电气负荷要求；在客户交付、认证或技术资料准备过程中，测试报告也可作为产品电气环境适应性验证资料。对于整改后的产品，可通过复测对比确认改进措施是否有效。
